하이드로포밍(Hydroforming) 프레스
하이드로포밍의 경우 형상에 따라 Pre-Bending, Pre-Forming이 필요한 경우가 있습니다.
(주)탈리스가 개발 제작한 모든 프레스는 하이드로포밍 생산을 위한 서보제어 장치로 구성되어 있으며, 필요한 생산공정의 수가 최소화 되고 경우에 따라 한 단계로 실형 될 수 있습니다.
이것은 (주)탈리스의 혁신적인 PC 기반 제어 개념인 TalliCon과 함께 고유한 기계 개념인 TalliMatic에 의해 가능했고 여러 생산 공장에서 그 효과가 입증 되었습니다.
Universal 하이드로포밍 프레스는 소재의 성형성을 극대화 하기 위해 특별히 고안된 (주)탈리스의 특수 하이드로포밍 설비입니다.

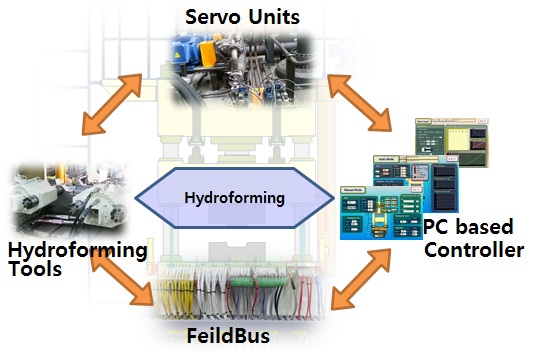

압력과 변위의 폐쇄 루프 서보 제어를 적용하여 안정적인 공정, 산업용 이더넷을 이용한 빠른 데이터 처리와 제어, 향상된 하이드로포밍 성형성, 부품의 균일한 기계적 특성 그리고 더 나은 부품 형상의 구현이 (주)탈리스의 설비에 의해 가능 합니다.

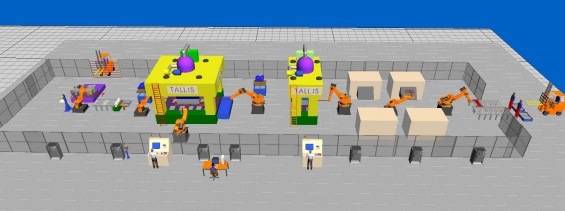

(주)탈리스는 4차 산업혁명에 부합하는 신개념의 공장 자동화(Factory Automation), Hot-Stamping 프레스, Superplastic Forming 프레스, 그리고 Multi-Forming 프레스를 제공 할 수 있습니다.
모든 프레스는 재료 성형 기술의 모든 기능을 최적으로 작동시킬 수 있는 복합적인 재료 성형을 포함 합니다.
개발 장비

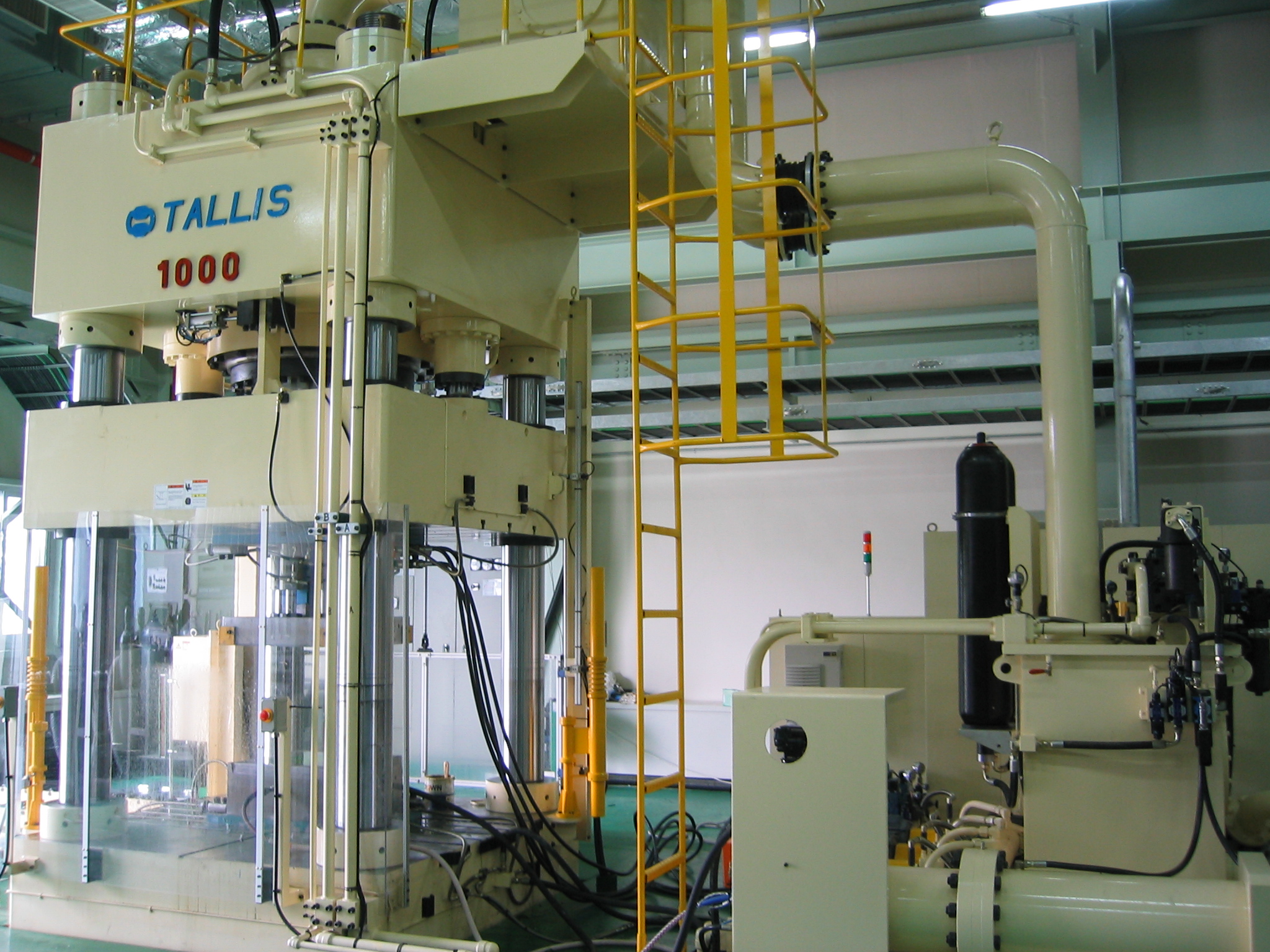

hydroforming 프레스
힘 : 1,000톤
스트로크 : 1,000mm
최대 성형 압력 : 4,000bar
블랭크 홀더 : 4 그룹
hydroforming 프레스 (인도)
힘 : 1,000톤
스트로크 : 1,000mm
최대 성형 압력 : 4,000bar
고객사 : 인도 금속 회사
hydroforming 프레스
힘 : 2,500톤
스트로크 : 900mm
최대 성형 압력 : 4,000bar
hydroforming 프레스
힘 : 80톤
스트로크 : 600mm
최대 성형 압력 : 2,000bar
성형성 테스터
힘 : 80톤
스트로크 : 500mm
최대 성형 압력 : 2,000bar
Sheet 성형 테스터
힘 : 25톤
스트로크 : 600mm
최대 성형 압력 : 2,000bar

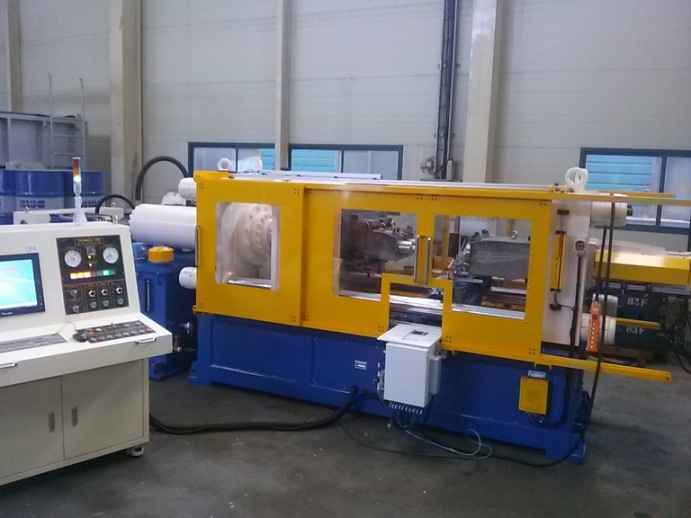

Hydroforming 유닛 (4,000bar)
Intensifier 힘 : 4,000bar
축 실린더 힘 : 1,50톤
스트로크 : 200mm
Hydroforming 프레스
힘 : 80톤
스트로크 : 600mm
최대 성형 압력 : 2,000bar
초소성 서보 유압 프레스
힘 : 200톤
스트로크 : 1,000mm
최대 가열 온도 : 600℃
HS3000 워터젯
볼륨 : 1.2Liter x 2
간섭 범위 : R 1,800mm
최대 압력 : 3,000bar
BHFC3G CNC 블랭크 홀더
힘 제어 그룹 : 3 제어 그룹
제어 압력 범위 : 0~240bar
다중 성형 프레스
힘 : 800톤
위치 제어 그룹 : 3 그룹
공급 압력 : ~210bar
가스 제어 압력 범위 : ~150bar
툴 가열 온도 : ~ 500℃
스트로크 : 1,5000mm
램 속도 제어 범위 -
무부하 : ~350mm/s
부하 : ~20mm/s
10 축 유압 프레스 (국내)
힘 : 800톤
위치 제어 그룹 : 4 그룹
공급 압력 : 0~210bar
스트로크 : 700mm
10 축 유압 프레스(중국)
힘 : 800톤
위치 제어 그룹 : 4 그룹
공급 압력 : 0~210bar
스트로크 : 700mm
Hydroforming 프레스
힘 : 400톤
힘 제어 그룹 : 3 그룹
공급 압력 : ~210bar
성형 압력 : ~4000bar
스트로크 : 600mm
가스 압력 범위 : ~150bar
가열 온도 : ~500℃
5 축 서보 유압 프레스
힘 : 1,000톤
힘 제어 그룹 : 4 그룹
공급 압력 : ~210bar
성형 압력 : ~4000bar
스트로크 : 1,200mm
5 축 서보 유압 프레스
힘 : 1,000톤
힘 제어 그룹 : 1 툴당 4 그룹 (총 툴 2개)
공급 압력 : ~210bar
성형 압력 : ~4000bar
스트로크 : 900mm
4 축 서보 유압 프레스
힘 : 800톤
힘 제어 : 3 그룹
공급 압력 : ~210bar
성형 압력 : ~4000bar
스트로크 : 500mm
6 축 다중 성형 프레스
힘 : 800톤
힘 제어 : 5 그룹
공급 압력 : ~220bar
램 속도 제어 범위 -
무부하 : ~500mm/s
부하 : ~130mm/s
쿠션 속도 : ~100mm/s
쿠션 힘 : ~150톤
1 축 서보 유압 프레스
힘 : 150톤
스트로크 : 950mm
힘 제어 : ~150톤
속도 제어 : ~80mm/s
